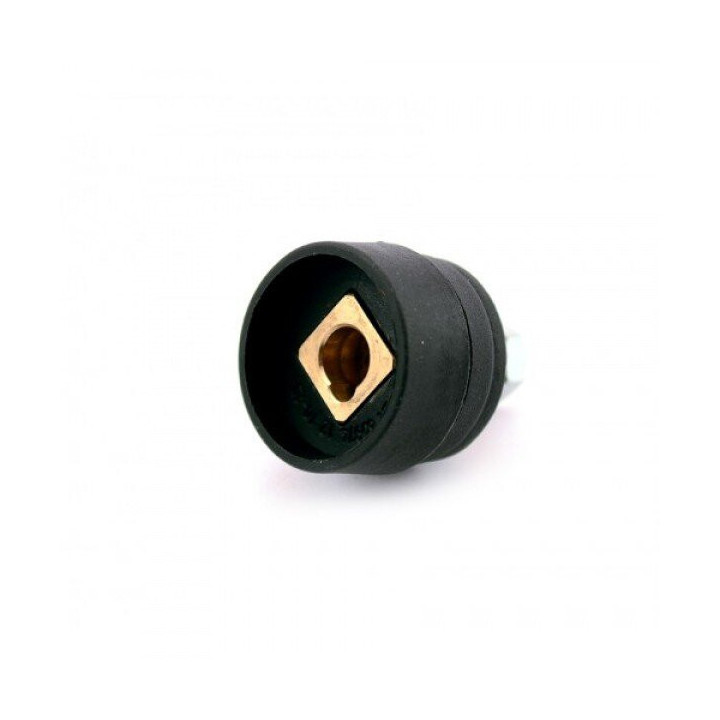

Байонетне гніздо панельне MOST 10-25

Байонетне гніздо панельне MOST 10-25

Байонетне з'єднання (по-іншому байонет або штиковий з'єднання) працює за наступним принципом: штекер і гніздо поєднуються, потім здійснюється поворот на 90°. Такий спосіб з'єднання дозволяє отримати надійний контакт пари «штекер-гніздо» без застосування спеціального інструменту. Саме таким чином організована зв'язок по струму зварювального джерела і периферії (пальник, клема маси тощо).

Типорозмір байонетного з'єднання підбирається залежно від струмового навантаження.

Переваги застосування байонетного з'єднання:

максимум безпеки при використанні для зварювального обладнання

квадратний профіль струмопровідної частини для міцного контакту і виключення прокручування

оболонка з спеціальної гуми, стійкої до впливу високих температур, масла і бензину

швидкий монтаж і демонтаж

Байонетне гніздо панельне 10-25 – це апаратна частина байонетного з'єднання, яка застосовується для підключення до зварювального джерела клем маси або ж тримачів електродів, зазвичай встановлюється на передній панелі зварювального апарату.

Роз'єм розрахований під роботу з кабелями перетином від 10 до 25 мм2 і навантаження по струму до 200А.
